Walterscheid® Nockenschaltkupplung K 64/22R - 1134445

Artikelnummer: 1134445

K64/22R 2500 KNP1 3/4-6H CC MD200

Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Nockenschaltkupplung mit Klemmkonus-Verschluss.
Bei der Nockenschaltkupplung greifen Nocken federvorgespannt radial in spezielle Nuten des Gehäuses ein. Nach Überschreitung des Kupplungsdrehmomentes werden die Nocken über eine vektorielle Kraftzerlegung in ein federvorgespanntes Schaltringpaar gepresst und mit diesen verklemmt. Nach Erreichen der Schaltdrehzahl von 180 bis 300 U/min rutschen die Nocken wieder in ihre Ausgangsposition zurück. Die Kupplungen sind jeweils nur in einer Drehrichtung schaltbar. Aufgrund der zentralen Federanordnung ist die Kupplung für einen zentralen Wellendurchtrieb nicht geeignet. Diese Bauart bildet eine kostenreduzierte Alternative zu den kugelschaltbaren Kupplungen.

Produktvorteile

Antrieb wird bei Überlastung unterbrochen
Kein zeitlicher Verlust durch Wiederherstellung des Drehmoments
Schaltet sich bei niedriger Drehzahl automatisch ein

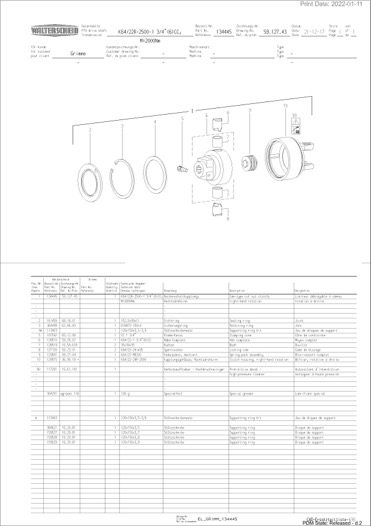

Der Lieferumfang beinhaltet eine komplette Nockenschaltkupplung K64/22R.
