Original Walterscheid Ersatzteil
Produktvorteile
Die Walterscheid-Raute ist seit Jahrzehnten Garant für Qualität und Sicherheit.
Verlassen Sie sich auf ihren guten Ruf. Sie entspricht Ihren Anforderungen.

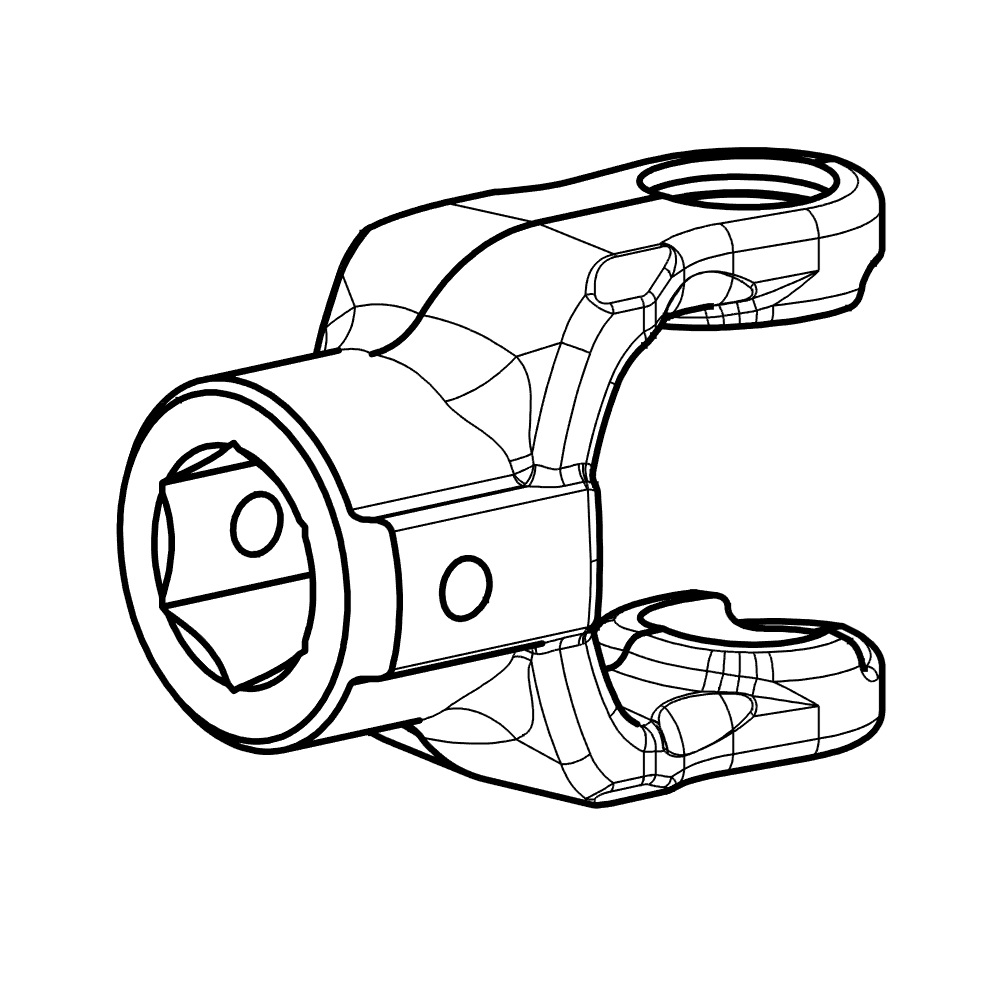

Der Lieferumfang beinhaltet 1x Nabengabel für Baureihe W und E (Ecoline).
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
- Bauform
- NG
- Typ
- NG
- Baugröße
- 2200
- Hersteller
- Walterscheid
- L (mm)
- 80
- A (mm)
- 15
- Länge Augenb.-Ende
- 80.00
- Anschluss-PR
- 6KT27F8
- Abstand Bohr.-Ende 2
- 0.00
- Arretier./Bohr./Gew. 1
- SPB7,5
- Werkstoff
- EN-GJS-500-7
- Rohling-/Gabel-SNR
- 2015
- Abstand Bohr.-Ende 1
- 15.00
- Oberfläche/Behandlung
- UNBEHANDELT
- Profillänge
- 40.00
- Ø ü.Nut
- 0.00
- Zeichnungsnummer
- 20.15.195
