TK101,5 B8-8 KP1 3/4-6 STIFT L72 1080742 Ds Walterscheid® Walterscheid® Aufsteckflansch D 120 - 1080742

Walterscheid® Aufsteckflansch D 120 - 1080742

Artikelnummer: 1080742

TK101,5 B8-8 KP1 3/4-6 STIFT L72



Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Original Walterscheid Ersatzteil

Produktvorteile

Die Walterscheid-Raute ist seit Jahrzehnten Garant für Qualität und Sicherheit.
Verlassen Sie sich auf ihren guten Ruf. Sie entspricht Ihren Anforderungen.
Der Lieferumfang beinhaltet 1x Aufsteckflansch (Profil 1 3/4" (6)).

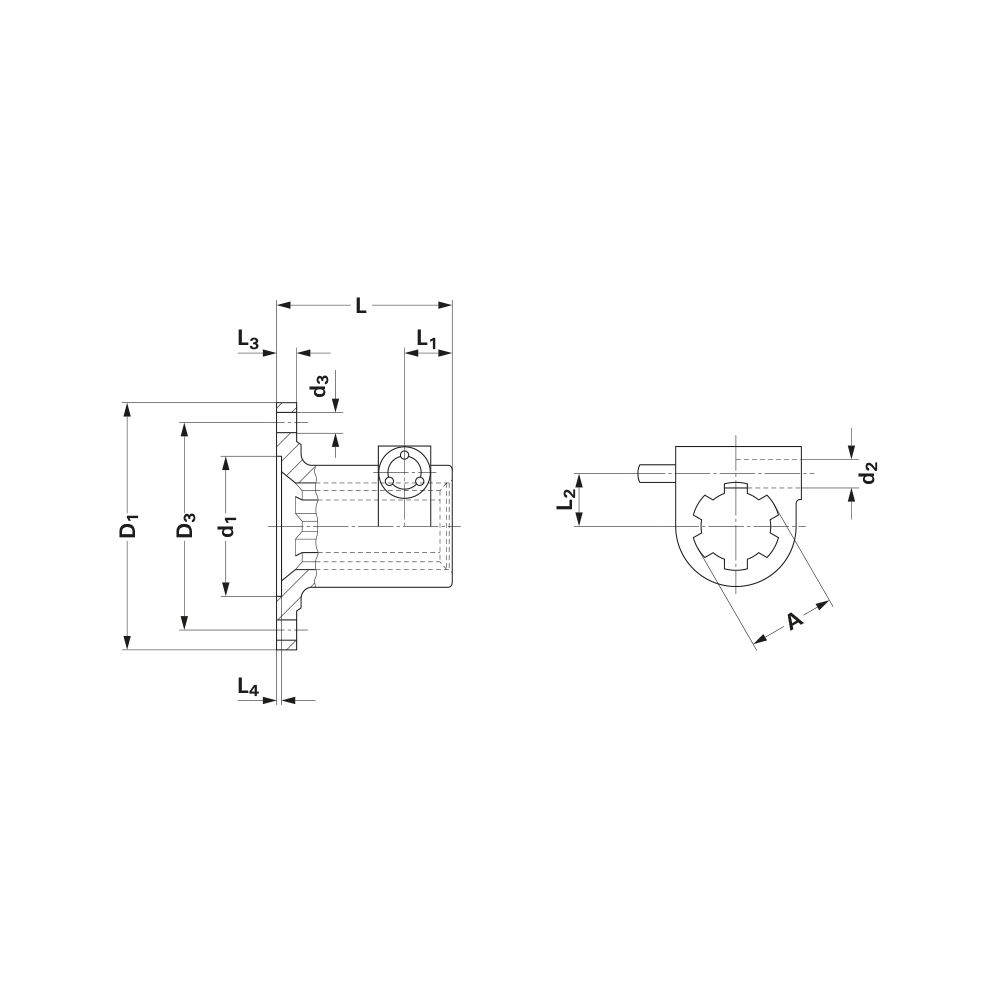

Bauform
AUFSTECKFLANSCH
Baugröße
120
Hersteller
Walterscheid
d1 (mm)
75
A-Profil
1 ¾“ (6)
L (mm)
72
L1 (mm)
24
L2 (mm)
27
L3 (mm)
10,5
L4 (mm)
2,5
D1 (mm)
120
D3 (mm)
101,5
d3 (mm)
8,2
d2 (mm)
16
n - Bohrungen
8
Zeichnungsnummer
16.16.02
