TK84 B8-6 ZP1 3/8-21 KF L73 1047046 Ds Walterscheid® Walterscheid® Aufsteckflansch D 100 - 1047046

Walterscheid® Aufsteckflansch D 100 - 1047046

Artikelnummer: 1047046

TK84 B8-6 ZP1 3/8-21 KF L73



Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Original Walterscheid Ersatzteil

Produktvorteile

Die Walterscheid-Raute ist seit Jahrzehnten Garant für Qualität und Sicherheit.
Verlassen Sie sich auf ihren guten Ruf. Sie entspricht Ihren Anforderungen.
Der Lieferumfang beinhaltet 1x Aufsteckflansch (Profil 1 3/8" (21)).
Bauform
AUFSTECKFLANSCH
Baugröße
100
Hersteller
Walterscheid

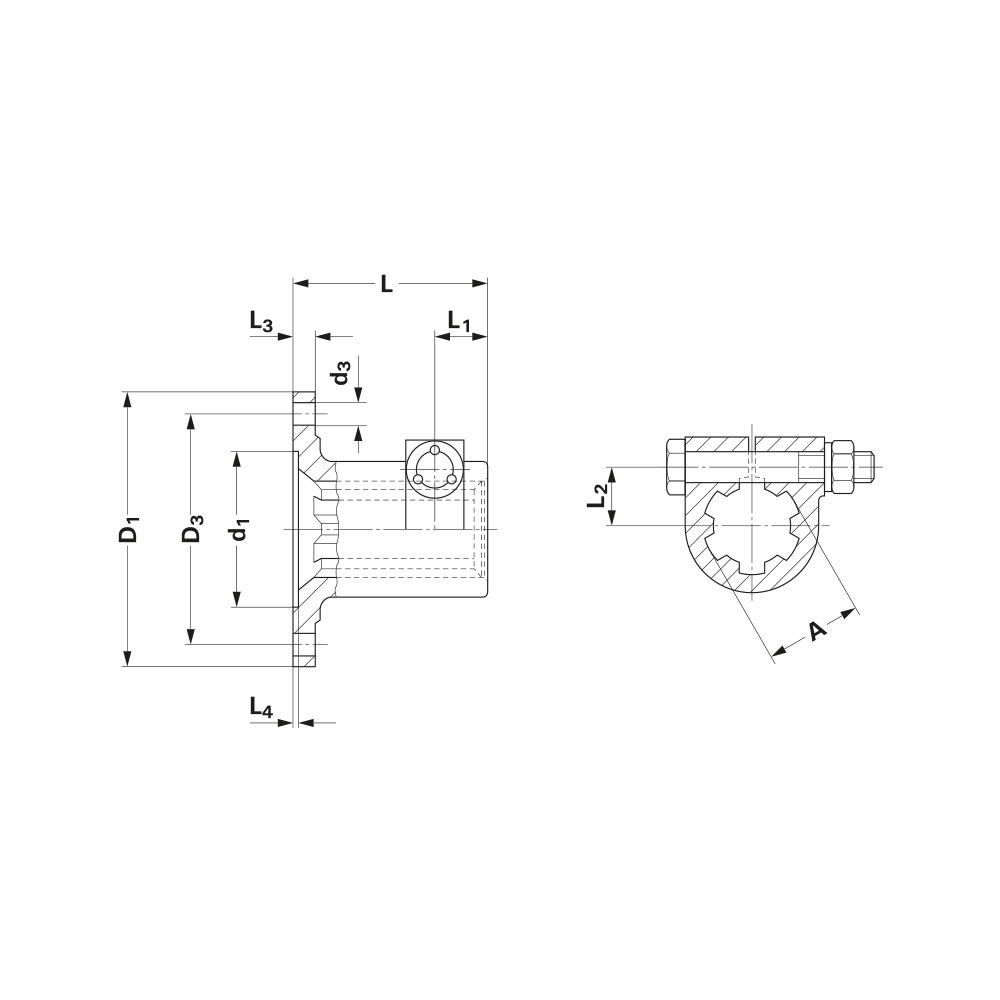

d1 (mm)
57
A-Profil
1 ⅜“ (21)
L (mm)
72
L1 (mm)
20
L2 (mm)
21,5
L3 (mm)
8,5
L4 (mm)
2,5
D1 (mm)
100
D3 (mm)
84
d3 (mm)
8,2
n - Bohrungen
6
Zeichnungsnummer
16.01.12
