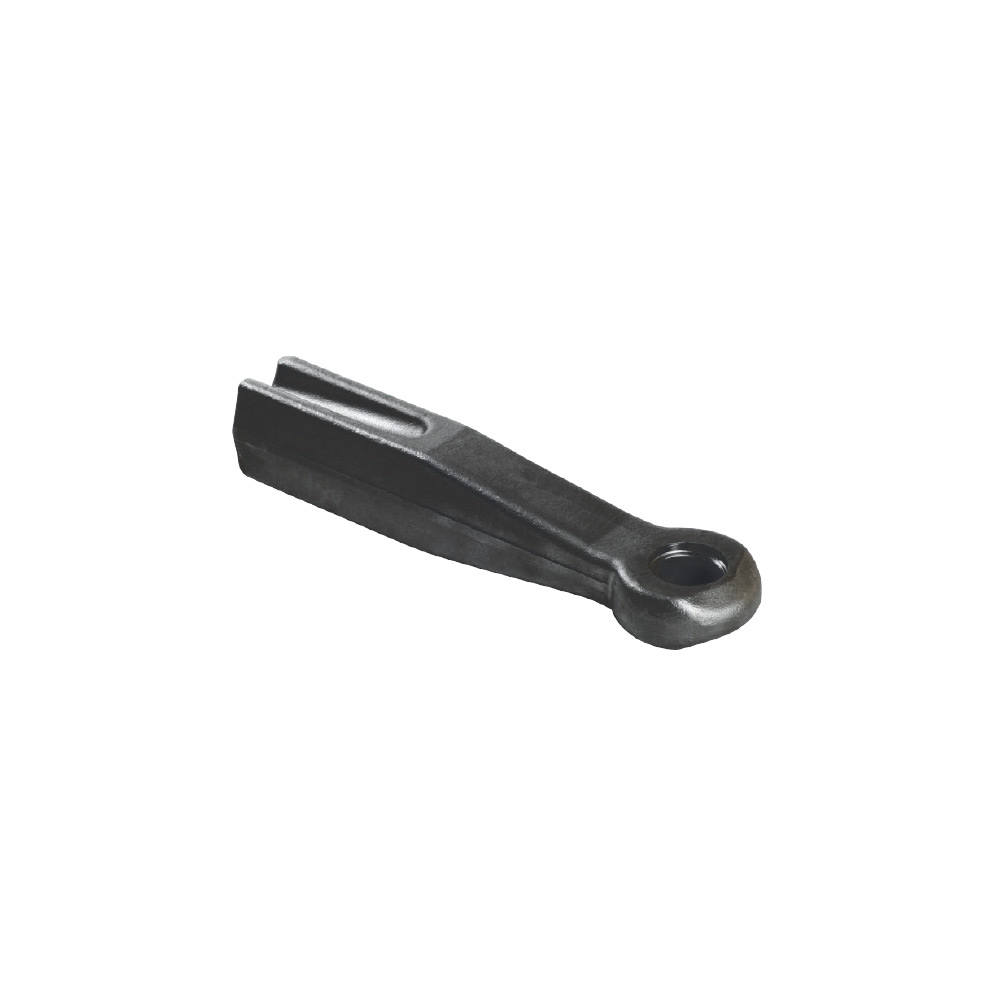

Die Zugöse entspricht hinsichtlich ihrer Ring- und Schaftabmessung DIN 11026 (ISO 5692-2). Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Anhängern.
Produktvorteile
Aus hochfestem Werkstoff geschmiedet
Der Lieferumfang beinhaltet 1x Zugöse Zo11026-40A mit Typenschild.
Eine auswechselbare Zugösenbuchse wird ebenfalls mitgeliefert.
ABG-Nr.: M 9806
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
- Verbindungstyp
- Normzugöse D=40 mm | Höhe 42mm
- Modell
- Zo11026-40A
- Stützlast (daN)
- 2200
- D-Wert (kN)
- 135
- Norm DIN/ISO
- DIN 11026 (ISO 5692-2)
- ABG-Nummer
- M9806
- AP Code
- N-Y-H-OP-GE-AH-8
- A (mm)
- 425
- B (mm)
- 65
- C (mm)
- 80
- D (mm)
- 200
- E (mm)
- 150
- Y (mm)
- 30
- W (mm)
- 40
- AP-Code
- N-Y-H-OP-GE-AH-8
- X (mm)
- 100
- Z (mm)
- 42
- Datenblatt
- 7.03.010
- Farbe
- Metallisch blank
