Walterscheid® Kupplung KU200/G140 - 8003691
KU200 HD=140x80/17 mm
Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.
Walterscheid®
Auslaufmodell. Nur begrenzt lieferbar. Nachfolgeprodukt bitte per E-Mail anfragen. Siehe Button rechts "Fragen zum Artikel"
Bei diesem Produkt handelt es sich um eine nichtselbsttätige Anhängekupplung nach DIN 74054 (ISO 8755). Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=38 mm.
Produktvorteile
Geschmiedeter Anschlussflansch
Bei diesem Produkt handelt es sich um eine nichtselbsttätige Anhängekupplung nach DIN 74054 (ISO 8755). Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=38 mm.
Produktvorteile
Geschmiedeter Anschlussflansch
Der Lieferumfang beinhaltet 1x Kupplung KU200/G140.
Genehmigungs-Nr.: e1*94/20*1180 | E1 55R-012793
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
Geeignet für Zugösen nach DIN 74054 (ISO 8755).
- Verbindungstyp
- automatisch, Kuppelbolzen ballig
- Modell
- KU200/G140
- Flanschmaß
- HD=140x80/17 mm
- D-Wert (kN)
- 95
- Norm DIN/ISO
- DIN 74054 (ISO 8755)
- Genehmigung
- e1 1180 | e1 02793
- AP Code
- A-F-DA1-FS0-C-RC0-EH-0

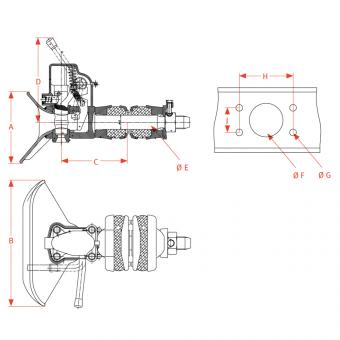

- A (mm)
- 200
- B (mm)
- 360
- C (mm)
- 180
- D (mm)
- 238
- E (mm)
- 50
- F (mm)
- 85
- J (mm)
- 80
- G (mm)
- 17
- AP-Code
- A-F-DA1-FS0-C-RC0-EH-0
- H (mm)
- 140
- Datenblatt
- 1.04.300
- Farbe
- Schwarz
