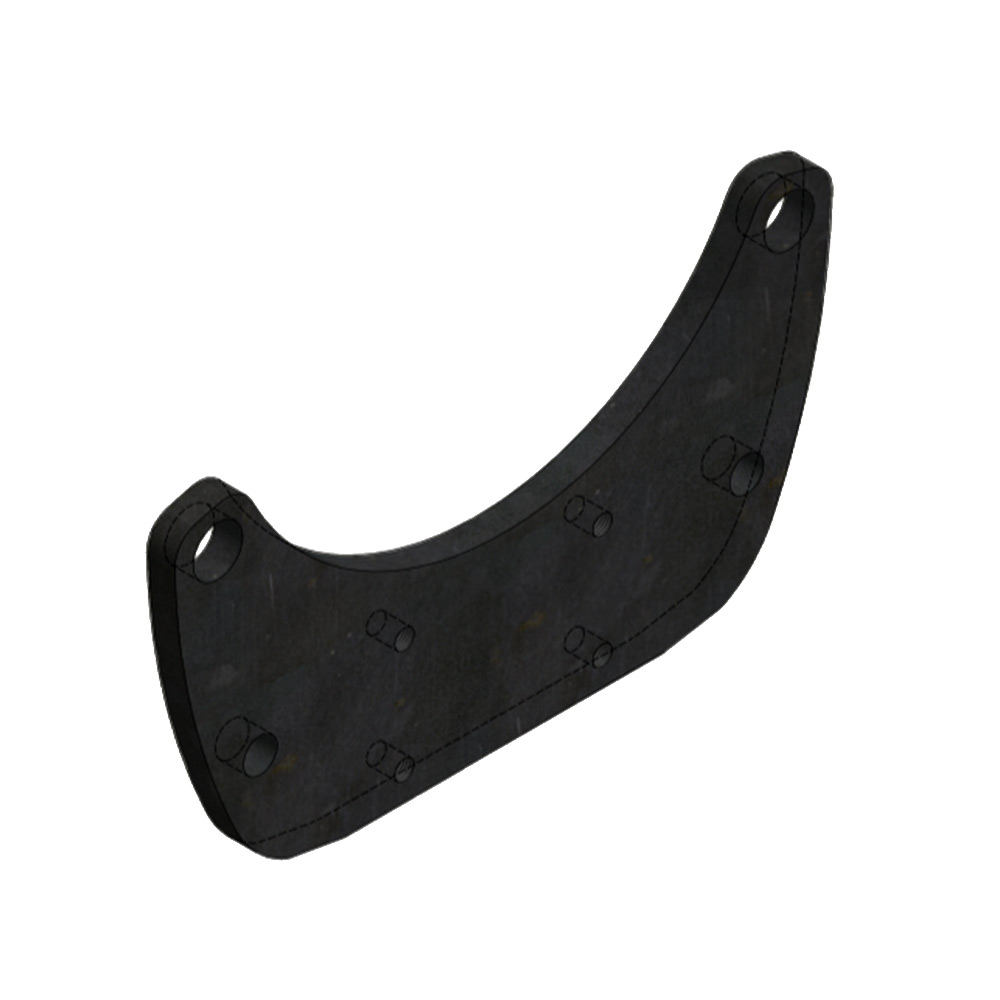

Walterscheid® Adapter AD859 - 8005515

Der Lieferumfang beinhaltet 1x Adapter AD859.

Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.

Modell

AD859

Verbindungstyp

Modular | Flansch

Flanschmaß

HD=140x80/17 mm

Stützlast (daN)

2000

D-Wert (kN)

58,1

AP Code

N-NH-0/64

A (mm)

404

B (mm)

140

C (mm)

140

D (mm)

80

E (mm)

35

F (mm)

M16

AP-Code

N-NH-0/64

Datenblatt

5.03.110

Farbe

Schwarz
