Walterscheid® Corps de base du Stabilisateur HGST - 1201756

Référence d'article: 1201756

STABILISATOR-GRUNDK HGST L350 M30 HUB40

Similaire à l´illustration. N´utilisez les produits que pour l´usage auquel ils sont destinés. Le contenu est sujet à changement sans préavis. D´autres tailles et combinaisons peuvent être disponibles: contactez-nous pour la disponibilité. Les références croisées, la désignation du type par les constructeurs de véhicules ou les concurrents sont à titre indicatif seulement. Vérifiez que la pièce est correcte pour l´application avant le montage.

Stabilisateur Walterscheid HGST avec corps de base hydraulique

Les avantages du produit

Changement automatique entre la position fixe et flottante lors de l'élévation et de l'abaissement de l'élévateur électrique
Position permanente rigide ou flottante possible à tout moment
Contrôle confortable depuis le siège du tracteur
Centre actif et stabilise absolument le jeu et sans choc
Minimise l'usure de la tringlerie à trois points et des pneus
Offre une sécurité maximale sur les pentes et sur la route
Simplifie et rationalise le travail en terrain difficile
Intégration dans le circuit hydraulique du tracteur sans occuper de distributeur

La livraison comprend le corps du stabilisateur. Le kit de commande (numéro de commande: 1201777), la vanne-navette (numéro de commande: 1202997) et les entretoises (numéro de commande: 1200647) ne sont pas compris dans la livraison et peuvent devoir être achetés séparément.

Tous les composants sont conçus spécifiquement pour l'appareil et les performances et ne doivent pas être remplacés par des composants autres que ceux prescrits par Walterscheid. Ne remplacez les pièces endommagées ou manquantes que par des pièces d'origine Walterscheid et rééquipez-les conformément aux réglementations et après consultation de Walterscheid.
L'affectation, l'assemblage et l'utilisation de ce modèle nécessitent un examen préalable détaillé par un personnel qualifié. Il est impératif de vérifier les installations existantes et toutes les machines et équipements pour leur aptitude à la fixation. En particulier, les valeurs caractéristiques (par ex. Charges ou couples de support et de remorque) et les géométries (par ex. Dimensions, schémas de trous de vis, espaces libres) doivent être respectées. En fonction de l'équipement existant de la machine, cela peut entraîner l'utilisation ou l'achat de composants supplémentaires. Le contenu des instructions d'utilisation doit être respecté.

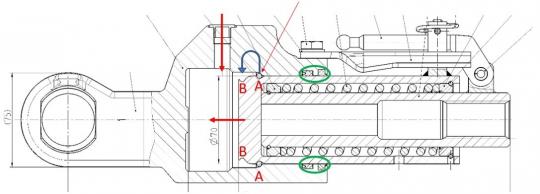

En cas de nouvelle étanchéité du HGST, tenir compte de ce qui suit.

Les pièces nécessaires sont le joint de tige de piston avec le numéro de commande 1201749 et le racleur avec le numéro de commande 1201750.

Pour pouvoir démonter et monter les pièces, le cylindre plongeur doit être retiré du boîtier.

Pour cela, il faut desserrer le circlip du piston par le trou fileté du raccord hydraulique et le placer dans la rainure prévue (B).

(B) - le cylindre peut alors être retiré du boîtier et les deux bagues d'étanchéité peuvent être remplacées.

Après le montage, veuillez remonter le jonc d'arrêt dans sa position initiale (A) !
