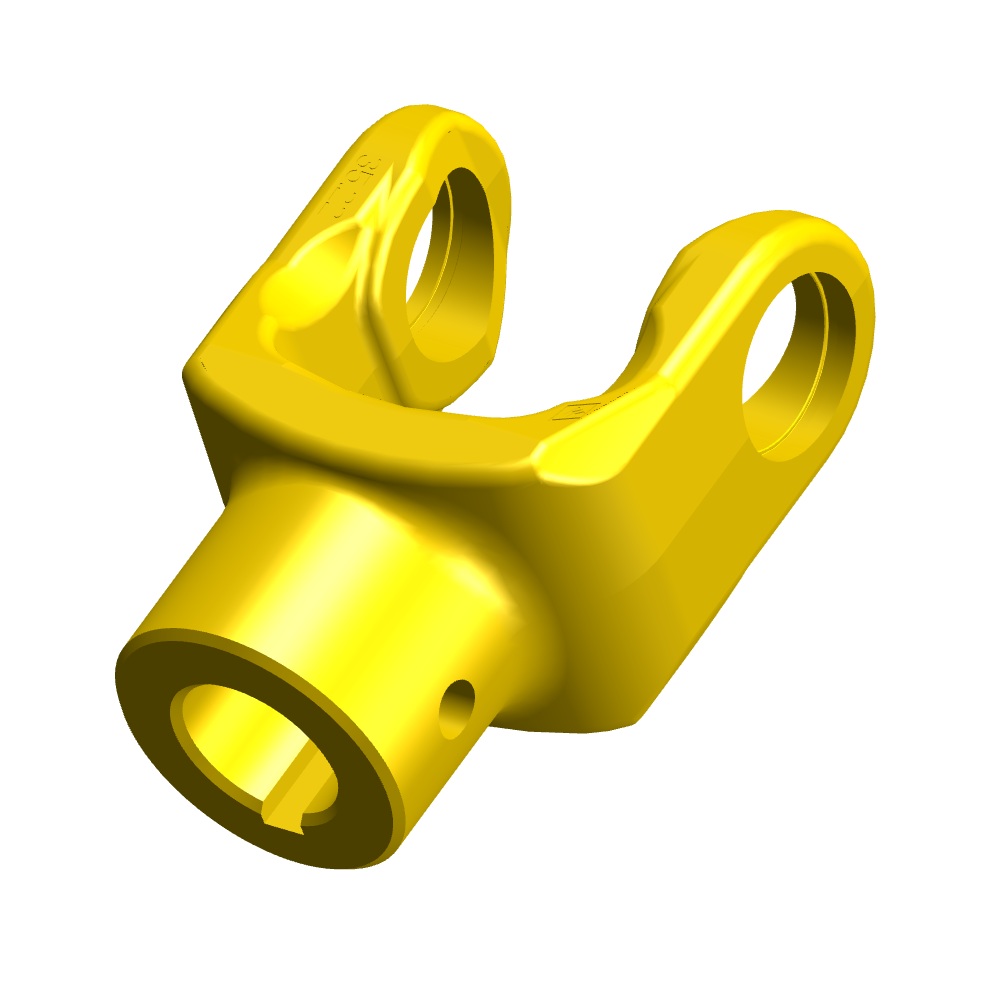

Walterscheid® Mâchoire alésée NG 2400 - 1321911

Tous les composants sont conçus spécifiquement pour l'appareil et les performances et ne doivent pas être remplacés par des composants autres que ceux prescrits par Walterscheid. Ne remplacez les pièces endommagées ou manquantes que par des pièces d'origine Walterscheid et rééquipez-les conformément aux réglementations et après consultation de Walterscheid.
L'affectation, l'assemblage et l'utilisation de ce modèle nécessitent un examen préalable détaillé par un personnel qualifié. Il est impératif de vérifier les installations existantes et toutes les machines et équipements pour leur aptitude à la fixation. En particulier, les valeurs caractéristiques (par ex. Charges ou couples de support et de remorque) et les géométries (par ex. Dimensions, schémas de trous de vis, espaces libres) doivent être respectées. En fonction de l'équipement existant de la machine, cela peut entraîner l'utilisation ou l'achat de composants supplémentaires. Le contenu des instructions d'utilisation doit être respecté.

Type

NG

Type

NG

Taille

2400

B (mm)

86

Fabricant

Walterscheid

d (mm)

32

A-Profile

42H8

L (mm)

112

A (mm)

20

Werkstoff

EN-GJS-600-3

Arretier./Bohr./Gew. 1

GM12

Ø ü.Nut

45.30

Anschluss-PR

RD42H8

Filetage

M12

Largeur de rainure

12JS9

N (mm)

12

Länge Augenb.-Ende

112.00

Abstand Bohr.-Ende 1

20.00

Oberfläche/Behandlung

UNBEHANDELT

Longueur du profil

62.00

Rohling-/Gabel-SNR

3524

Abstand Bohr.-Ende 2

0.00

Dessin

35.24.11
